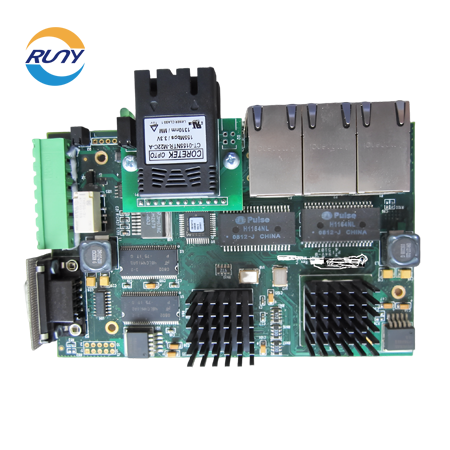

PCB即印制電路板/印刷線路板，它是電子元器件的支撐體，由于采用電子印刷術制作的，故被稱為“印刷”電路板，下面讓深圳市潤澤五洲電子科技有限公司來為大家分享關于高頻PCB電路設計的21個問答知識：

1、對于只有一個輸出端的時鐘信號線，如何實現差分布線?

要用差分布線一定是信號源和接收端也都是差分信號才有意義，所以對只有一個輸出端的時鐘信號是無法使用差分布線的。

2、接收端差分線對之間可否加一匹配電阻?

接收端差分線對間的匹配電阻通常會加, 其值應等于差分阻抗的值。這樣信號質量會好些。

3、為何差分對的布線要靠近且平行?

對差分對的布線方式應該要適當?shù)目拷移叫小Ｋ^適當?shù)目拷且驗檫@間距會影響到差分阻抗(differential impedance)的值, 此值是設計差分對的重要參數。需要平行也是因為要保持差分阻抗的一致性。若兩線忽遠忽近, 差分阻抗就會不一致, 就會影響信號完整性(signal integrity)及時間延遲(timing delay)。

4、在高速 PCB 設計中，信號層的空白區域可以敷銅，而多個信號層的敷銅在接地和接電源上應如何分配?

一般在空白區域的敷銅絕大部分情況是接地。 只是在高速信號線旁敷銅時要注意敷銅與信號線的距離， 因為所敷的銅會降低一點走線的特性阻抗。也要注意不要影響到它層的特性阻抗， 例如在 dual strip line 的結構時。

5、是否可以把電源平面上面的信號線使用微帶線模型計算特性阻抗?電源和地平面之間的信號是否可以使用帶狀線模型計算?

是的， 在計算特性阻抗時電源平面跟地平面都必須視為參考平面。 例如四層板: 頂層-電源層-地層-底層，這時頂層走線特性阻抗的模型是以電源平面為參考平面的微帶線模型。

6、差分信號線中間可否加地線?

差分信號中間一般是不能加地線。因為差分信號的應用原理最重要的一點便是利用差分信號間相互耦合(coupling)所帶來的好處，如 flux cancellation，抗噪聲(noise immunity)能力等。若在中間加地線，便會破壞耦合效應。

7、剛?cè)岚逶O(shè)計是否需要專用設計軟件與規范?國內何處可以承接該類電路板加工?

可以用一般設計 PCB 的軟件來設計柔性電路板(Flexible Printed Circuit)。一樣用 Gerber 格式給 FPC廠商生產。由于制造的工藝和一般 PCB 不同，各個廠商會依據他們的制造能力會對最小線寬、最小線距、最小孔徑有其**。除此之外，可在柔性電路板的轉折處鋪些銅皮加以補強。至于生產的廠商可上網“FPC”當關鍵詞查詢應該可以找到。

8、適當選擇 PCB 與外殼接地的點的原則是什么?

選擇 PCB 與外殼接地點選擇的原則是利用 chassis ground 提供低阻抗的路徑給回流電流(returning current)及控制此回流電流的路徑。例如，通常在高頻器件或時鐘產生器附近可以借固定用的螺絲將 PCB的地層與 chassis ground 做連接，以盡量縮小整個電流回路面積，也就減少電磁輻射。

9、模擬電源處的濾波經常是用 LC 電路。但是為什么有時 LC 比 RC 濾波效果差?

LC 與 RC 濾波效果的比較必須考慮所要濾掉的頻帶與電感值的選擇是否恰當。因為電感的感抗(reactance)大小與電感值和頻率有關。如果電源的噪聲頻率較低，而電感值又不夠大，這時濾波效果可能不如 RC。但是，使用 RC 濾波要付出的代價是電阻本身會耗能，效率較差，且要注意所選電阻能承受的功率。

10、如何選擇 EDA 工具?

目前的 pcb 設計軟件中，熱分析都不是強項，所以并不建議選用，其它的功能 1.3.4 可以選擇 PADS或 Cadence 性能價格比都不錯。 PLD 的設計的初學者可以采用 PLD 芯片廠家提供的集成環境，在做到百萬門以上的設計時可以選用單點工具。

12、2G 以上高頻 PCB 設計，微帶的設計應遵循哪些規則?

射頻微帶線設計，需要用三維場分析工具提取傳輸線參數。所有的規則應該在這個場提取工具中規定。

13、什么是走線的拓?fù)浼軜?gòu)?

Topology,有的也叫 routing order.對于多端口連接的網絡的布線次序。

14、怎樣通過安排疊層來減少 EMI 問題?

首先，EMI 要從系統考慮，單憑 PCB 無法解決問題。層迭對 EMI 來講，我認為主要是提供信號最短回流路徑，減小耦合面積，抑制差模干擾。另外地層與電源層緊耦合，適當比電源層外延，對抑制共模干擾有好處。

15、在一個系統中，包含了 dsp 和 pld，請問布線時要注意哪些問題呢?

看你的信號速率和布線長度的比值。如果信號在傳輸在線的時延和信號變化沿時間可比的話，就要考慮信號完整性問題。另外對于多個 DSP，時 鐘，數據 信號走線拓普也會影響信號質量和時序，需要關注。

16、請問端接的方式有哪些?

端接(terminal),也稱匹配。一般按照匹配位置分有源端匹配和終端匹配。其中源端匹配一般為電阻串聯匹配，終端匹配一般為并聯匹配，方式比較多，有電阻上拉，電阻下拉，戴維南匹配，AC 匹配，肖特基二極管匹配。

17、采用端接(匹配)的方式是由什么因素決定的?

匹配采用方式一般由 BUFFER 特性，拓普情況，電平種類和判決方式來決定，也要考慮信號占空比，系統功耗等。

18、能否利用器件的 IBIS 模型對器件的邏輯功能進行仿真?如果不能，那么如何進行電路的板級和系統級仿真?

IBIS 模型是行為級模型，不能用于功能仿真。功能仿真，需要用 SPICE 模型，或者其他結構級模型。

19、PCB 仿真軟件是如何進行 LAYOUT 仿真的?

高速數字電路中，為了提高信號質量，降低布線難度，一般采用多層板，分配專門的電源層，地層。

20、“機構的防護”是不是機殼的防護?

是的。機殼要盡量嚴密，少用或不用導電材料，盡可能接地。

21、一個電路由幾塊 pcb 板構成，他們是否應該共地?

一個電路由幾塊 PCB 構成，多半是要求共地的，因為在一個電路中用幾個電源畢竟是不太實際的。但如果你有具體的條件，可以用不同電源當然干擾會小些。
