不管你的PCBA是相對接地還是真正接地，線路板本身的接地電壓都會隨位置而發生變化，主要是地面反彈出現這種差異。PCBA上的接地反彈是指接地參考的電壓電平改變值或“反彈”到另一個值時。這種現象通常與晶體管和IC內的柵極切換有關，如果足夠明顯，則可能導致電路工作錯誤。

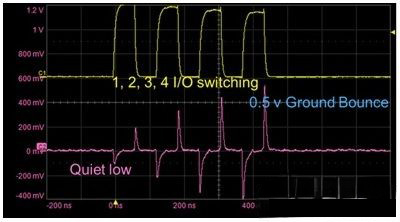

如下圖所示，接地反彈可將接地電勢更改為數字電路可能發生故障的水平。例如，將“ 0”解釋為“1”會導致觸發器改變狀態，晶體管關閉或?qū)ā?/span>

根據PCB布局和接地層的數量，晶體管，IC和其他數字電路可能會在不同點物理接地。這些連接中的每一個沿走線都有一個串聯的虛擬電感。這些寄生電感會導致組件引腳處的接地與平面連接點處的接地發生變化，必須考慮這些寄生電感以減輕接地反彈的影響。除了破壞數字電路的操作外，接地反彈可能會被視為整個板上的噪聲。因此，您應該始終遵循良好減少地面反彈的技巧，尤其是高速板。

以上是關于“為何在PCB布局中會發生接地反彈”的介紹，希望對大家有一些幫助，更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業，擁有全自動SMT生產線和波峰焊，為您全程開放生產和質量檢測過程，找到我們，您就屬于有了自己的電子加工廠!
